Одной из самых фатальных ошибок при сборке мотора является расточка блока «по номиналу из каталога» без наличия физических поршней на руках. Тепловой зазор между юбкой поршня и зеркалом цилиндра — величина микронная. Ошиблись в минус на 0.015 мм — мотор схватит тепловой прихват при первом же нагреве до 95°C. Ошиблись в плюс на 0.03 мм — поршень начнет стучать юбкой о перекладку («эффект швейной машинки»), а маслосъемные кольца быстро закоксуются.

Сводная таблица рекомендованных тепловых зазоров:

Каждый второй моторист сталкивался с ситуацией: мотор «кипит», газы идут в расширительный бачок, тосол уходит неизвестно куда. Снимают ГБЦ, наливают в камеры сгорания керосин или брызгают очистителем — сухая, трещин нет! Ставят новую прокладку, собирают — через 2 дня машина возвращается с теми же симптомами. Почему так происходит?

Физика теплового расширения силумина

ГБЦ отливается из алюминиевых кремниевых сплавов (силуминов). Коэффициент теплового расширения алюминия очень высок. При температуре цеха (+20°C) трещина в теле головки зажата окружающим холодным металлом — зазор составляет доли микрона, и жидкость туда просто не проникает. Но стоит двигателю прогреться до 85–95°C под давлением газов сгорания (до 80–120 атм), трещина расширяется, и антифриз фонтанирует в камеру сгорания либо выхлопные газы прорываются в рубашку охлаждения.

Чек-лист: когда опрессовка в горячей ванне жизненно необходима

• Бурление или запах выхлопных газов в расширительном бачке охлаждающей жидкости;
• Постоянное падение уровня антифриза без видимых подтеков на патрубках и радиаторе;
• Эмульсия («кофейная пенка») под клапанной крышкой или на масляном щупе;
• Белый густой пар из выхлопной трубы на прогретом двигателе;
• Смытый «добела» нагар на одном из поршней (признак того, что антифриз отмывает поршень в цилиндре);
• Любой перегрев двигателя (закипел в пробке, лопнул патрубок, заклинил термостат).

Даже при идеальной расточке и платохонинговании новые поршневые кольца и поверхность цилиндра имеют микрошероховатости. Первые 2 000 – 3 000 км пробега определяют, сколько пройдет двигатель: 50 000 км до жора масла или 300 000 км в штатном режиме.

Коленчатый вал — самая нагруженная деталь в моторе. Когда проворачивает вкладыш, в зоне шейки происходит локальный перегрев свыше 800°C. В результате вал почти всегда «ведет» — средняя коренная шейка получает биение относительно крайних.

Как проверяется геометрия вала в нашем цехе:

Вал укладывается крайними коренными шейками на прецизионные призмы. На среднюю коренную шейку устанавливается часовой индикатор ИЧ-10 с ценой деления 0.01 мм.

• Биение до 0.02 мм: Допустимая заводская норма;
• Биение от 0.03 до 0.08 мм: Требуется предварительная правка на прессе или вывод геометрии за счет припуска при переходе на следующий ремонтный размер;
• Биение свыше 0.10 мм: Высокий риск усталостных трещин. Вал проверяется магнитопорошковым методом на микротрещины в галтелях перед принятием в работу.

Владельцы кроссовых мотоциклов, питбайков, мопедов и лодочных моторов часто сталкиваются с поломкой поршневых колец сразу после «гаражной» расточки. В отличие от 4Т автомобильного мотора, в гильзе 2-тактного цилиндра прорезаны окна: продувочные, впускные и выпускные.

Механизм поломки:

При движении поршня кольцо находится в постоянно разжатом подпружиненном состоянии. Проходя мимо окна, кольцо неизбежно слегка расправляется в просвет окна. Если после прохода резца на кромках окна осталась острая 90-градусная ступенька или заусенец, кольцо с размаху ударяется об эту кромку на скорости 8 000–10 000 об/мин. Кольцо лопается, осыпается в картер и срезает всю поршневую.

В современных бензиновых двигателях автопроизводители все чаще отказываются от традиционных гидрокомпенсаторов. На моторах ВАЗ 1.8L 21179 (Vesta, XRAY), Renault/Nissan K4M, H4M, HR16DE, MR20DE, семействе Kia/Hyundai Gamma 1.4/1.6 (G4FA, G4FC, G4FG), Ford Duratec и Mazda LF/L3 кулачок распредвала воздействует на стержень клапана напрямую через цельный цилиндрический толкатель («стакан»).

Станочный участок ГРМ

Прецизионная обработка толкателей в цехе

Стакан базируется в калиброванной цанговой оправке по наружной направляющей юбке. Прецизионный шпиндель станка 3А110 на гидродинамических подшипниках гарантирует идеальную параллельность рабочей плоскости торцу стержня клапана с биением не более 0.002 мм.

• ✔ Допуск линейного размера: ±0.001 мм
• ✔ Чистота поверхности: Ra 0.16 мкм (зеркало)
• ✔ Исключен перекос толкателя в колодце алюминиевой ГБЦ
• ✔ Контроль цифровым микрометром Mitutoyo

Таблица эталонных тепловых зазоров клапанов (на холодную +20°C):

Каждый владелец автосервиса и профессиональный моторист знает главную проблему капитального ремонта двигателя: время простоя подъемника. Когда мотор разобран, а снятый коленвал, заклинивший блок или поведенная ГБЦ отправляются в механический цех, автомобиль «зависает» на подъемнике на 2–4 дня в ожидании дефектовки, мойки, очереди на шлифовку и расточку.

Склад готовой продукции

Всегда в наличии на стеллажах цеха

Все агрегаты обменного фонда проходят полный цикл заводского восстановления: ультразвуковую мойку, контроль на магнитопорошковом дефектоскопе, промер биения на призмах (допуск < 0.015 мм) и консервацию в ингибированную термопленку VCI.

• ✔ Коленвалы: ВАЗ 2103, 21213 (Нива), 2108, 2110, 21126, Renault K4M/K7M
• ✔ Блоки цилиндров: 21083, 21126, 21124, 21214 (платохонингование, фаски)
• ✔ ГБЦ в сборе: опрессованы при 80°C под 6 атм, плоскость фрезерована

Условия приема агрегатов в обменный фонд:

Чтобы агрегат был принят по программе Trade-In, он должен быть пригоден к последующему восстановлению. Критерии входного контроля мастера Алсу:

В практике форсирования двигателей (автоспорт, мототехника, снегоходы, гидроциклы и турбо-конфигурации) частой задачей является увеличение рабочего объема мотора за счет расточки цилиндров и установки гильз большего диаметра (так называемый Big Bore kit). Однако при кустарной сборке такой модернизации владельцы регулярно сталкиваются с фатальной неисправностью: пробивает прокладку головки блока цилиндров (ГБЦ) уже на первых десятках километров пробега.

Почему гильза с верхним буртом надежнее нижнего упора?

При традиционной гильзовке с нижним упорным буртом гильза под действием огромных газовых сил в ВМТ испытывает растягивающие нагрузки. В тонкостенных алюминиевых блоках цилиндров это приводит к микроподвижкам. Верхний упорный бурт (Top Flange Sleeve) жестко зажимается между блоком и ГБЦ. Вся ударная сила сгорания воспринимается массивным фланцем гильзы, передавая усилие прямо на тело блока цилиндров без риска просадки.

Нередкая жалоба автовладельцев после капитального ремонта двигателя: температура по датчику в норме, но двигатель «дует» патрубки, из расширительного бачка выбивает антифриз, а на стенках цилиндров появляются задиры от сухого трения. Главная причина этой скрытой патологии — нарушение циркуляции охлаждающей жидкости и возникновение воздушного термобарьера между гильзой и телом блока.

В среде авторемонтников и мотористов не утихают споры об оптимальном методе очистки деталей двигателя перед дефектовкой и станочной обработкой. В последнее время маркетологи активно продвигают ультразвуковые ванны (УЗВ), представляя их как «панацею» от любых загрязнений. Однако многолетняя практика прецизионной металлообработки доказывает обратное: ультразвуковая кавитация несет скрытые риски для конструкционной прочности металлов ДВС, в то время как комбинация автоматической горячей химической мойки (85–90 °C) и высоконапорной гидроочистки горячим Kärcher (150 бар) обеспечивает непревзойденную чистоту при 100% сохранении ресурса детали.

Сравнительный анализ методов мойки деталей двигателя

В среде гаражных мастеров до сих пор бытует заблуждение: «главное — чтобы риска была видна». Однако для современных поршневых колец уменьшенной высоты (1.0–1.2 мм) и тонких маслосъемных колец коробчатого или наборного типа визуальная оценка сетки хона абсолютно неприемлема. Неправильная глубина маслоудерживающих канавок ведет либо к сухому трению («сухой цилиндр» и задиры юбки), либо к неустранимому масляному аппетиту («масложор» до 1.5 л на 1 000 км).

Микроструктура контакта

Алмаз против Эльбора (CBN): физика выкрашивания графита

Алмазные бруски на металлической связке при хонинговании чугуна выкрашивают пластинки графита и сминают ферритную матрицу, формируя рваные заусенцы. В нашем цехе финишное платохонингование выполняется эльборовыми брусками CBN (кубический нитрид бора): микрокристаллы чисто срезают гребни, оставляя графитовые карманы открытыми для смазки.

Инженерная расшифровка параметров профилограммы (ISO 13565-2):

Сводная таблица стандартов хонингования («ХонБрус», Kolbenschmidt и Rottler USA):

Технология расточки

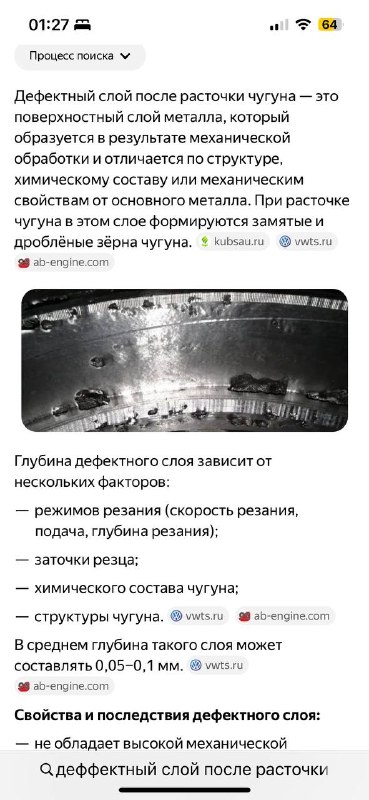

Почему припуск на хонингование чугуна должен быть 0.08–0.12 мм?

При расточке чугунного блока резец давит на металл с огромной силой. В поверхностном слое толщиной 0.03–0.05 мм на сторону зерна графита сминаются, графитовые поры замазываются деформированным металлом («наклеп»), образуются скрытые микротрещины.

Если оставить под хон всего 0.03 мм, этот поврежденный слой не удалится. При первом же запуске мотора он осыплется абразивной пылью прямо под поршневые кольца. В нашем цехе расточник оставляет строго 0.08–0.12 мм на диаметр, гарантируя полное удаление дефектного слоя!

Расчет перебега хонинговальных брусков: исключение брака цилиндричности

Чтобы цилиндр не получил форму бочки или песочных часов, станочник цеха рассчитывает длину перебега брусков за пределы среза цилиндра по формуле:

При недостаточный выходе бруска образуется конусность внизу цилиндра. При чрезмерном перебеге (> 0.4) раскрывается «колокол» в верхней части, ведущий к перекосу поршня в ВМТ.

Пост ОТК цеха

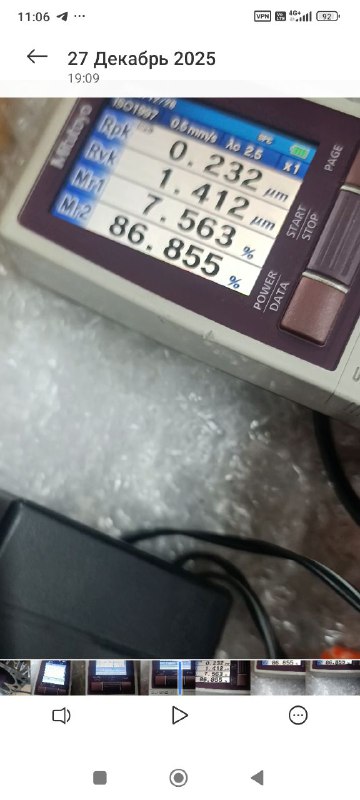

Поверка профилометром Mitutoyo Surftest

Каждый расточенный и отхонингованный блок в цехе на ул. Ботанической проходит обязательный контроль параметров шероховатости игловым датчиком японского профилометра Mitutoyo. Вы получаете на руки протокол измерений с фактическими значениями Rpk, Rk, Rvk.

Шлифовка коленчатых валов современных азиатских и европейских иномарок принципиально отличается от обработки классических двигателей советской школы. Высокие рабочие температуры, тонкостенные алюминиевые блоки с плавающими зазорами постелей и маловязкие синтетические масла диктуют жесткие требования: погрешность шейки не более 0.005 мм (5 микрон) и абсолютный запрет на ручную доводку вкладышей абразивом.

Инструментальная база

Станочная точность цеха: радиальное биение < 0.005 мм

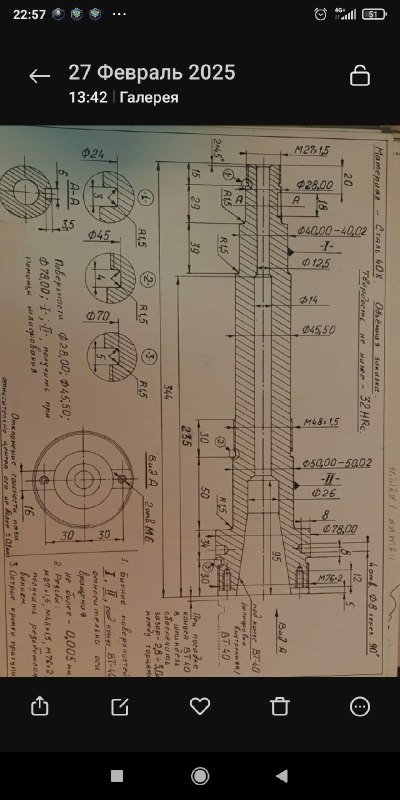

На фото — чертеж шпиндельной оснастки цеха под конус BT-40 (сталь 40Х, закалка 32 HRC). Рукописное техническое требование мастера: «Биение конуса относительно оси вращения — не более 0.005 мм». Такая оснастка гарантирует строгую параллельность шеек коленвала и отсутствие конусности при шлифовке на станке 3В433.

Таблица ремонтных градаций и масляных зазоров (Япония / Азия, каталог Taiho):

Практика цеха

Почему ломает коленвалы на дизелях 2.2 CRDi и Land Rover?

По материалам профессиональных разборов в сообществе станочников: моторы Kia Sorento / Hyundai Santa Fe 2.2 CRDi (202 л.с.) и дизели Land Rover Discovery / Range Rover Sport страдают от массовых проворотов вкладышей и изломов коленвалов на пробегах 60 000–90 000 км.

Главная причина — навязываемые эко-стандартами сверхжидкие масла вязкостью 0W-20 и 5W-30 ACEA C2 (с низким HTHS < 2.9). При температуре масла 110–120 °C масляная пленка разрывается под колоссальным крутящим моментом турбодизеля (440 Н·м). Мы восстанавливаем геометрию вала с полировкой галтелей шеек (устранение концентраторов усталости) и настоятельно рекомендуем переход на масла 5W-30 C3 / 5W-40 с контролем зазора 0.035–0.045 мм.

Нормы геометрии постели коленвала в блоке:

• ✔ Допуск круглости постели блока: не более 0.005 мм (при овальности более 0.01 мм требуется скалка и правка постели).
• ✔ Допуск прямолинейности (прогиба) оси постелей: не более 0.010 мм на всю длину 4-цилиндрового блока.
• ✔ Динамическая затяжка бугелей: 3-этапный регламент с выдержкой 10 минут между проходами для релаксации болтовых напряжений.

Капитальный ремонт блоков цилиндров зарубежной коммерческой техники и современных легковых автомобилей требует строгого знания термодинамики конкретного мотора. Попытка расточить тяжелый дизель Komatsu или Cummins по легковым стандартам гарантированно заканчивается прихватом юбки поршня, а перепрессовка гильзы в тонкостенный чугунный блок Renault приводит к овалу соседних цилиндров.

Инженерный патент A-TRAC

Разгрузочная выточка бурта гильзы: защита от излома

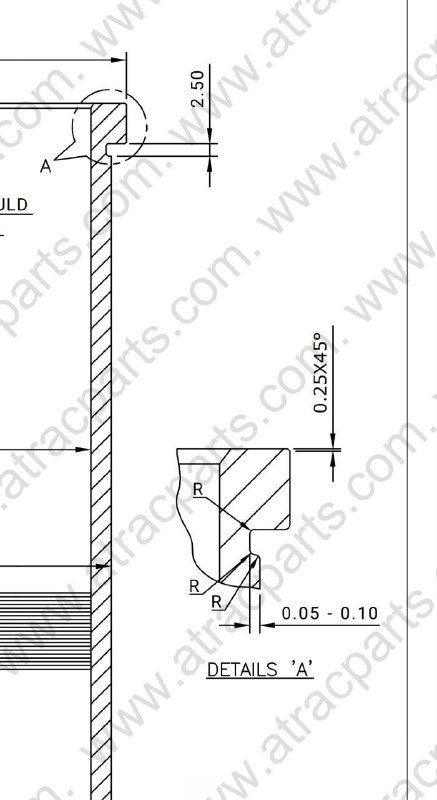

На чертеже — сборочный узел бурта гильзы A-TRAC (DETAILS 'A'). Обратите внимание на радиусную разгрузочную выточку глубиной 0.05–0.10 мм и фаску 0.25 × 45° под посадочным буртом. Острый прямой угол под буртом при затяжке ГБЦ моментом 120–140 Н·м создает концентратор напряжений, из-за которого бурт обламывается. В нашем цехе выточка под бурт выполняется с обязательным снятием разгрузочного радиуса.

Разбор ключевых моделей двигателей из практики цеха:

Заводские нормативы

Оригинальные сервисные карты и технологические карты

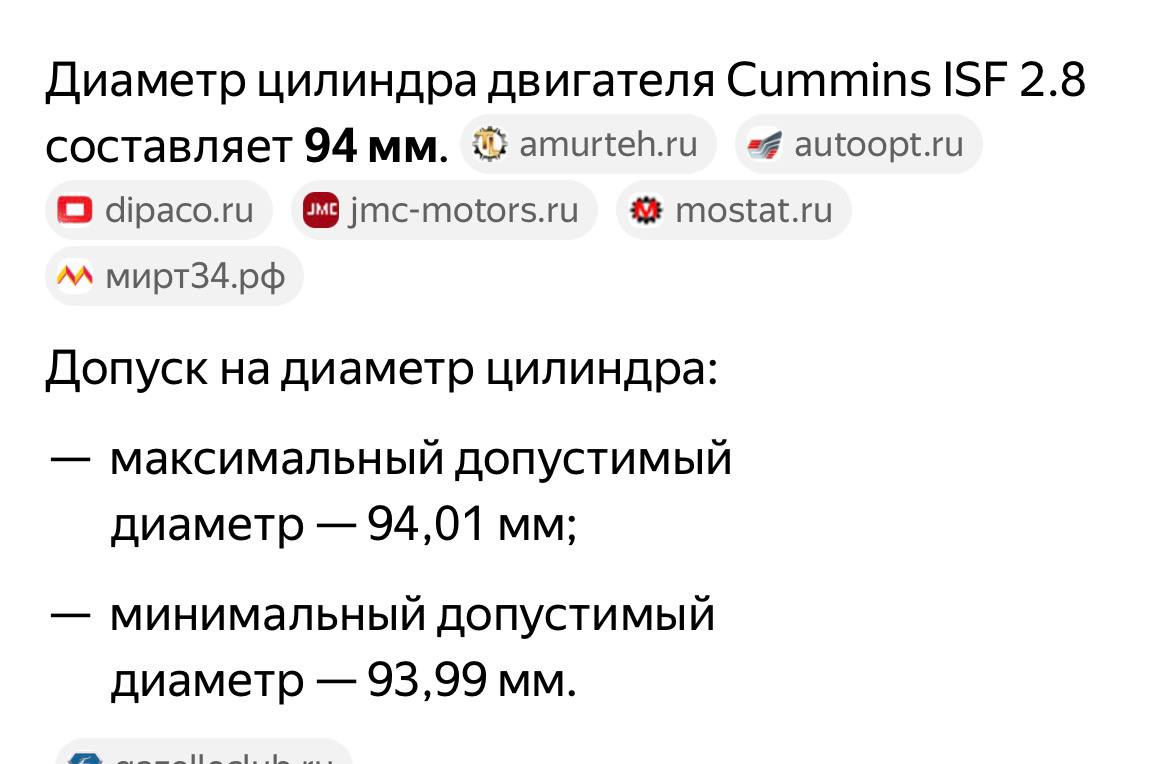

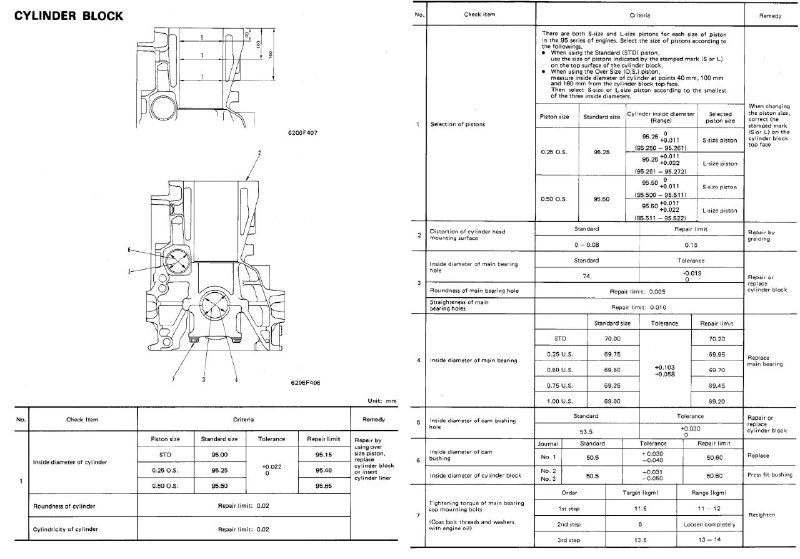

Мы не берем размеры «из интернета». Станочники цеха используют заводские сервисные карты Cummins, Komatsu, Renault и Nissan, учитывая температурные коэффициенты расширения сплавов и фактические параметры поршневых комплектов.

В практике современного автоспорта и тюнинга тяжелых кроссоверов (Infiniti FX/QX, Audi Q7, VW Touareg, Porsche Cayenne, Toyota Land Cruiser) штатные одно- и двухпоршневые тормозные механизмы часто не справляются с тепловыми нагрузками. Владельцы прибегают к установке многопоршневых суппортов Brembo, Akebono, AP Racing через дистанционные проставки и переходные кронштейны. Однако гаражная подгонка «по месту» без станков ЧПУ неизбежно оборачивается биением в руль, перекосом колодок и потерей эффективности торможения.

Три ключевые проблемы тормозных систем и пути их инженерного решения:

Двигатели Заволжского (ЗМЗ-405, 406, 409) и Ульяновского (УМЗ-4216, Evotech 2.7) моторных заводов — главные «рабочие лошадки» коммерческих перевозок в Поволжье и по всей России. Подавляющее большинство этих автомобилей эксплуатируются на компримированном (CNG, метан) или сжиженном (LPG, пропан-бутан) газе при ежедневном перегрузе. Температура сгорания газовой смеси на 150–200 °C выше бензина, что накладывает жесткие требования на тепловые зазоры и качество гильзовки.

Технология гильзовки

Натяг гильзы ЗМЗ-406/405: строго 0.05–0.07 мм с упорным буртом

При расточке чугунного блока ЗМЗ под сухие гильзы (Кострома или Goetze) неопытные мотористы делают натяг 0.03 мм («чтобы легче запрессовать»). Под нагрузкой на газе гильза неизбежно проседает, пробивая прокладку ГБЦ. При натяге более 0.08 мм блок дает трещину по тонкой межцилиндровой перемычке.

В нашем цехе расточка выполняется с прецизионным натягом 0.05–0.07 мм с формированием разгрузочного верхнего бурта. Запрессовка производится с криоохлаждением гильзы, что гарантирует монолитное сопряжение на весь ресурс мотора (300 000+ км).

Таблица тепловых зазоров поршневой группы ЗМЗ и УМЗ:

Комплексный ремонт ГБЦ ЗМЗ-406/405 при перегреве:

• ✔ Опрессовка в горячей ванне (+80 °C): 16-клапанные головки ЗМЗ склонны к трещинам между седлами выпускных клапанов. Опрессовка под давлением 6 бар выявляет утечки до начала дорогостоящей сборки.
• ✔ Шлифовка плоскости на станке 3А110: снятие минимально необходимого слоя (до 0.10–0.15 мм) с шероховатостью Ra 0.8 мкм под металлопакетную прокладку Евро-3/4.
• ✔ Восстановление постелей распредвалов: при масляном голодании постели в алюминии задирает. Мы выполняем соосную расточку постелей длинной скалкой с установкой станочных втулок.
