Главная / Станочный парк и измерительный комплекс ОТК
⚙️ Собственный станочный парк в Тольятти • Допуски от 0.001 мм

Промышленный станочный парк и измерительный пост ОТК

Собственные советские и прецизионные станки высокой жесткости: круглошлифовальные 3А110 и 3В433, отделочно-расточной 2А78, хонинговальный комплекс 3К833, фрезерные 6Н13 и 6М82. Поверка шероховатости японским профилометром Mitutoyo. Все работы выполняются на нашей площадке по адресу ул. Ботаническая, 42.

Смотреть видео из цеха 💬 Написать мастеру в МАХ Позвонить Алсу: +7 (929) 717-78-99
0.001 мм
Точность станка 3А110 (1 микрон)
1 200 мм
Длина валов на 3В433 (до 1.6м)
1 600 мм
Фрезерование на 6Н13 за 1 проход
Ra ≤ 0.04
Зеркальная шероховатость шеек
60 тонн
Усилие гидравлического пресса
Mitutoyo
Японский профилометр ОТК
🏭 Паспорт станочного парка

Детальные характеристики станков и назначение

Каждый станок нашего цеха прошел полную ревизию направляющих, шпиндельных подшипников и регулярную поверку на точность по ГОСТ.

СТАНОК 3А110 Класс точности «В» / «А» (особовысокий) Допуск: 0.001 мм

Круглошлифовальный универсальный станок 3А110

Прецизионный особовысокоточный станок для круглого наружного и торцевого шлифования деталей малого диаметра. Позволяет стабильно удерживать допуск в 1 микрон (0.001 мм) и обеспечивает зеркальный класс шероховатости Ra ≤ 0.04 мкм.

🎯 Для чего применяется в нашем цехе:

  • ✔ Шлифовка регулировочных стаканов (толкателей клапанов ГРМ): Высокоточная регулировка тепловых зазоров на 16-клапанных двигателях без гидрокомпенсаторов: ВАЗ 1.8 21179 (Vesta / XRAY), Renault K4M / K7M (Logan, Sandero, Duster), Nissan HR16DE / H4M, Hyundai / Kia G4FA, G4FC, Ford Duratec HE. Стакан шлифуется изнутри в строгий микроразмер.
  • ✔ Шлифовка стержней и торцев клапанов: Доводка торцев клапанов после прирезки седел ГБЦ, выравнивание длины штоков с допуском 0.01 мм.
  • ✔ Шлифовка оправок, пальцев и калибров: Изготовление и восстановление оснастки высокой точности.
Диаметр детали: от 3 до 100 мм
Длина шлифования: до 180 мм
Точность: 0.001 мм (1 мкм)
Шероховатость: Ra ≤ 0.04 мкм

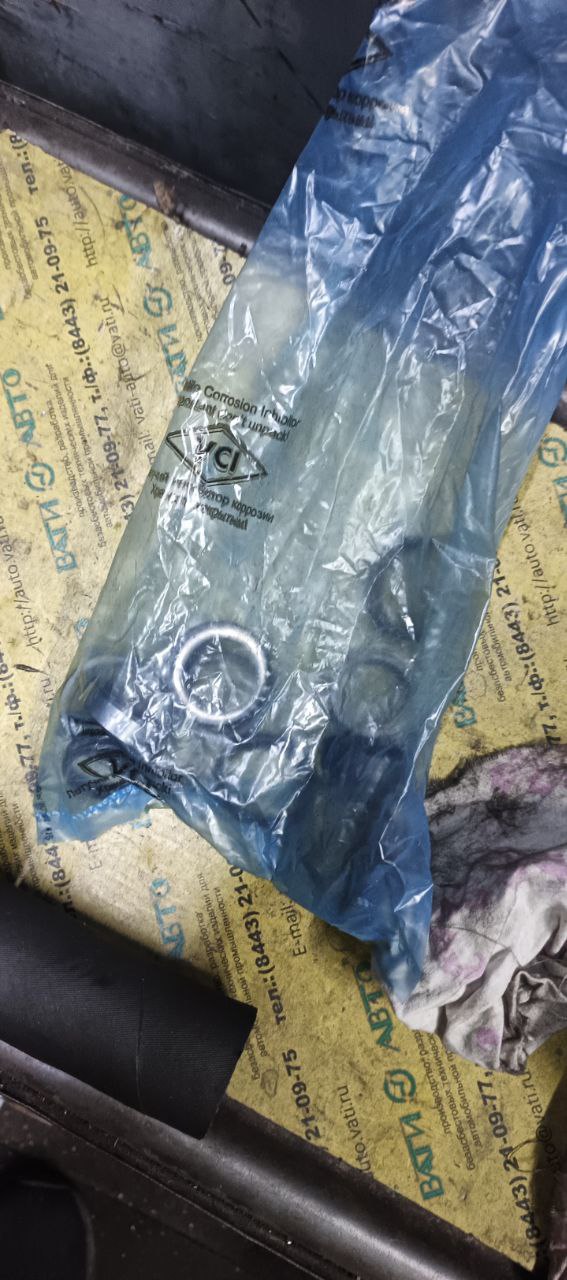

Регулировочные стаканы толкателей клапанов после шлифовки на 3А110
Шлифованные толкатели в VCI упаковке

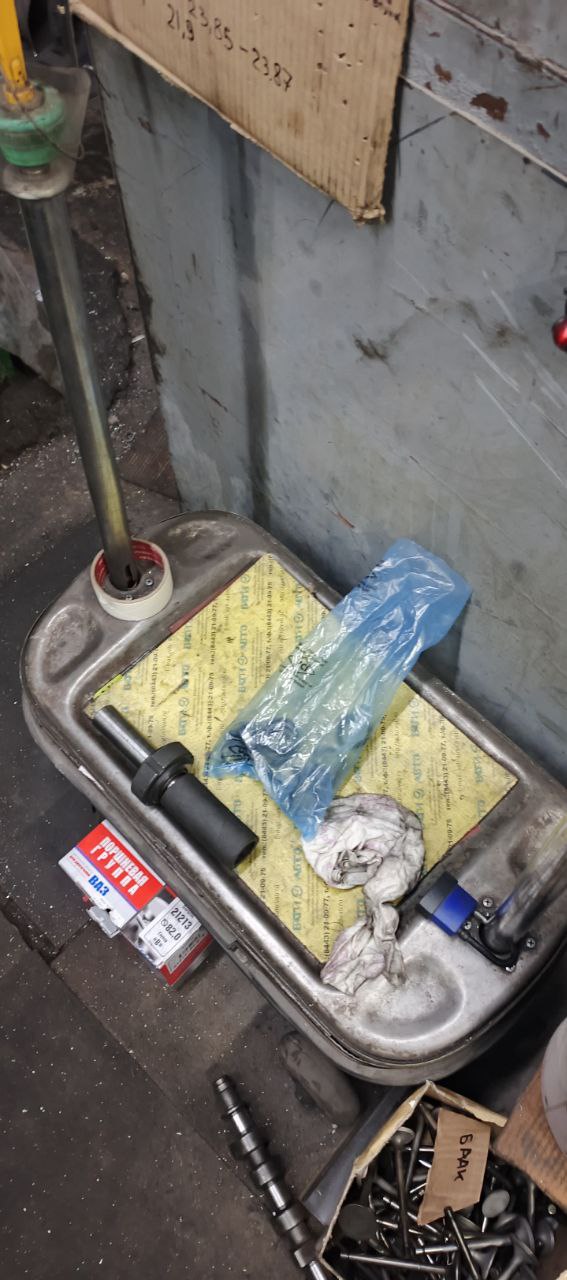

Шлифовальная оправка и детали на 3А110
Шлифовальная оправка и микронная доводка
СТАНОК 3В433 Шлифовка коленвалов до 1200 мм Зеркальная шейка Ra 0.16

Круглошлифовальный комплекс коленчатых валов 3В433

Тяжелый прецизионный станок с поворотными патронами и люнетами для шлифовки коренных и шатунных шеек коленчатых валов легковых автомобилей, коммерческого транспорта и спецтехники. Постоянная подача фильтрованной эмульсии и финишное суперполирование.

🎯 Для чего применяется в нашем цехе:

  • ✔ Шлифовка коленвалов легковых авто: Все моторы ВАЗ (2101, 2108, 21124, 21126, 21127, 21129, 21179), Renault, VW, Toyota, Hyundai, Kia, BMW, Mercedes. Восстановление в ремонтные размеры 0.25 / 0.50 / 0.75 / 1.00 мм.
  • ✔ Шлифовка коммерческих и грузовых валов: ГАЗель (ЗМЗ 405/406, УМЗ 4216, Cummins ISF 2.8, Evotech), Ford Transit, Mercedes Sprinter, тракторные валы МТЗ.
  • ✔ Зеркальная микрополировка CLEMESSY: Финишное сглаживание микрогребешков шеек микрокорундом исключает ускоренный износ вкладышей при первом запуске.
Длина вала: до 1200 (1600) мм
Диаметр вращения: до 600 мм
Овальность / конус: < 0.005 мм
Шероховатость: Ra ≤ 0.16 мкм

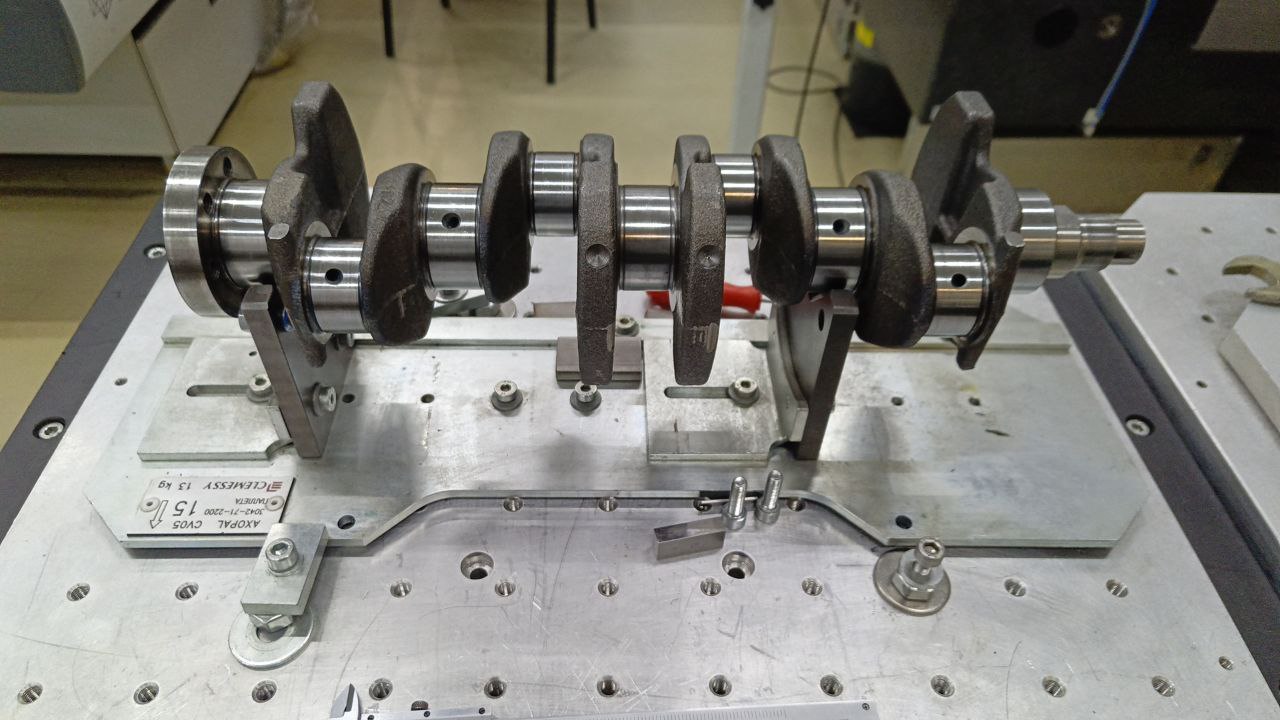

Зеркальная шейка коленвала после шлифовки на 3В433
Зеркальная шейка вала на CLEMESSY паллете

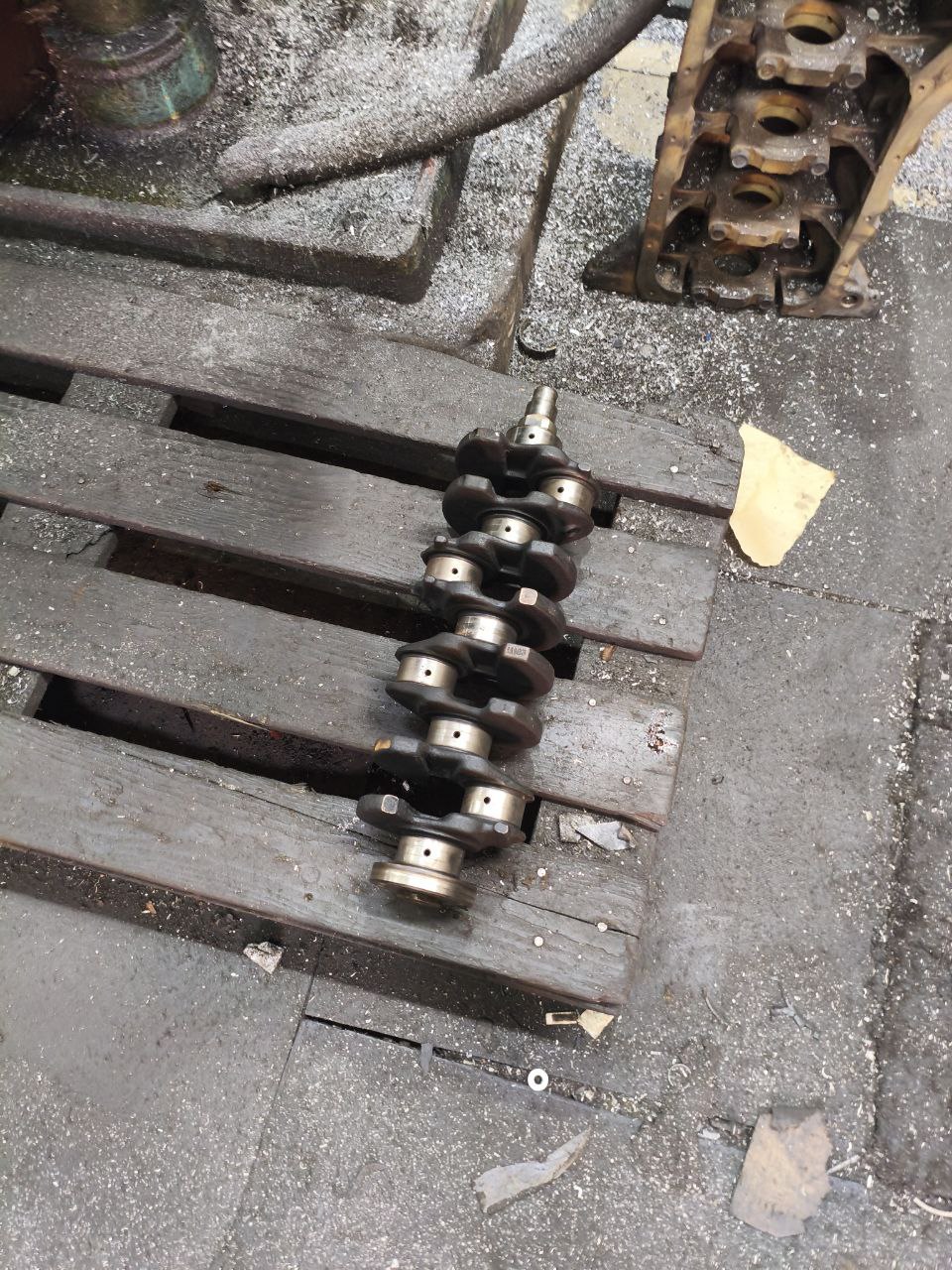

Тяжелый коленвал коммерческого транспорта на паллете
Тяжелый вал коммерческого транспорта
СТАНОК 2А78 Отделочно-расточной комплекс Перпендикулярность: 0.015 мм/100 мм

Вертикальный отделочно-расточной станок 2А78

Станок с массивным литым основанием повышенной жесткости для растачивания блоков цилиндров, гильз и сопряженных отверстий. Оснащен набором прецизионных борштанг разного диаметра с тонкой регулировкой вылета резца.

🎯 Для чего применяется в нашем цехе:

  • ✔ Расточка блоков в ремонтные размеры: Расточка цилиндров рядных 4-цилиндровых, 6-цилиндровых и V-образных двигателей (чугун и алюминий). Полное устранение ступеньки выработки в ВМТ, эллипса и бочки.
  • ✔ Расточка под гильзовку: Прецизионное растачивание посадочных мест под сухие тонкостенные гильзы с сохранением заводского натяга.
  • ✔ Расточка постелей коленчатого и распределительного валов: Восстановление геометрии и соосности постелей при провороте вкладышей или деформации блока.
Диаметры расточки: 28 – 200 мм
Ход шпинделя: до 500 мм
Цилиндричность: до 0.005 мм
Инструмент: Эльбор / Твердый сплав

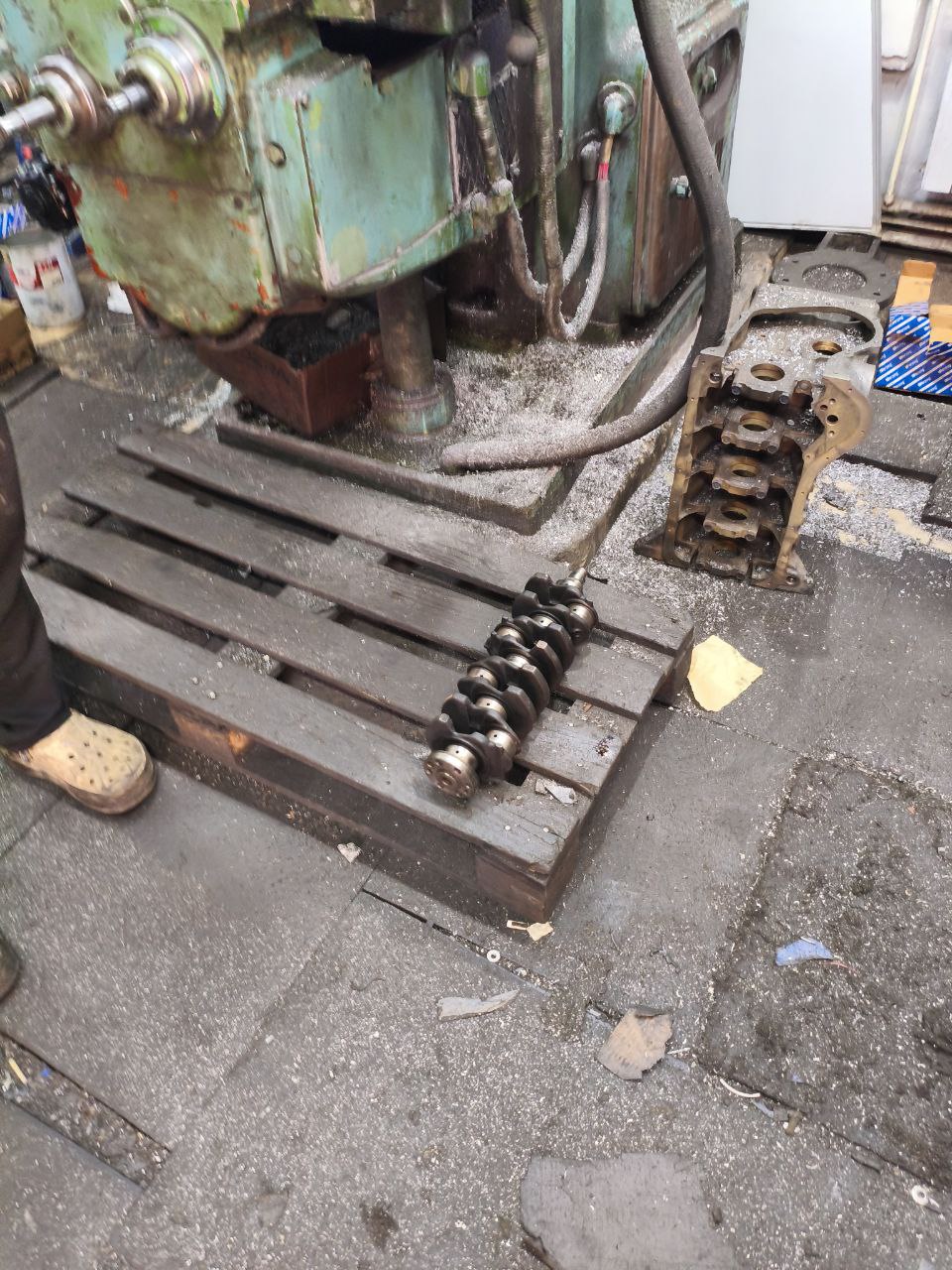

Блок цилиндров на расточной линии цеха на Ботанической 42
Блок цилиндров на линии механической обработки
СТАНОК 3К833 Алмазное платохонингование Сетка хона 45°–60°

Вертикально-хонинговальный станок 3К833

Специализированный комплекс для создания финишной маслоудерживающей микроструктуры цилиндров. Обеспечивает двухэтапное алмазное хонингование с последующим платохонингованием мягкими эльборовыми брусками.

🎯 Для чего применяется в нашем цехе:

  • ✔ Правильный угол сетки 45°–60°: Равномерное удержание масляного клина на стенке гильзы, предотвращающее сухое трение поршневых колец.
  • ✔ Платохонингование (Platohoning): Срезание острых микровершин металла и вскрытие графитовых включений чугуна. Ресурс поршневой группы превышает 250 000 км без расхода масла.
  • ✔ Хонингование мотоцилиндров: Обработка 2-тактных и 4-тактных цилиндров мототехники, гидроциклов и снегоходов.
Диаметры: 30 – 125 (165) мм
Ход шпинделя: до 400 мм
Бруски: Алмаз 40/28 и 20/14
Опорная поверхность: Rpk/Rk баланс

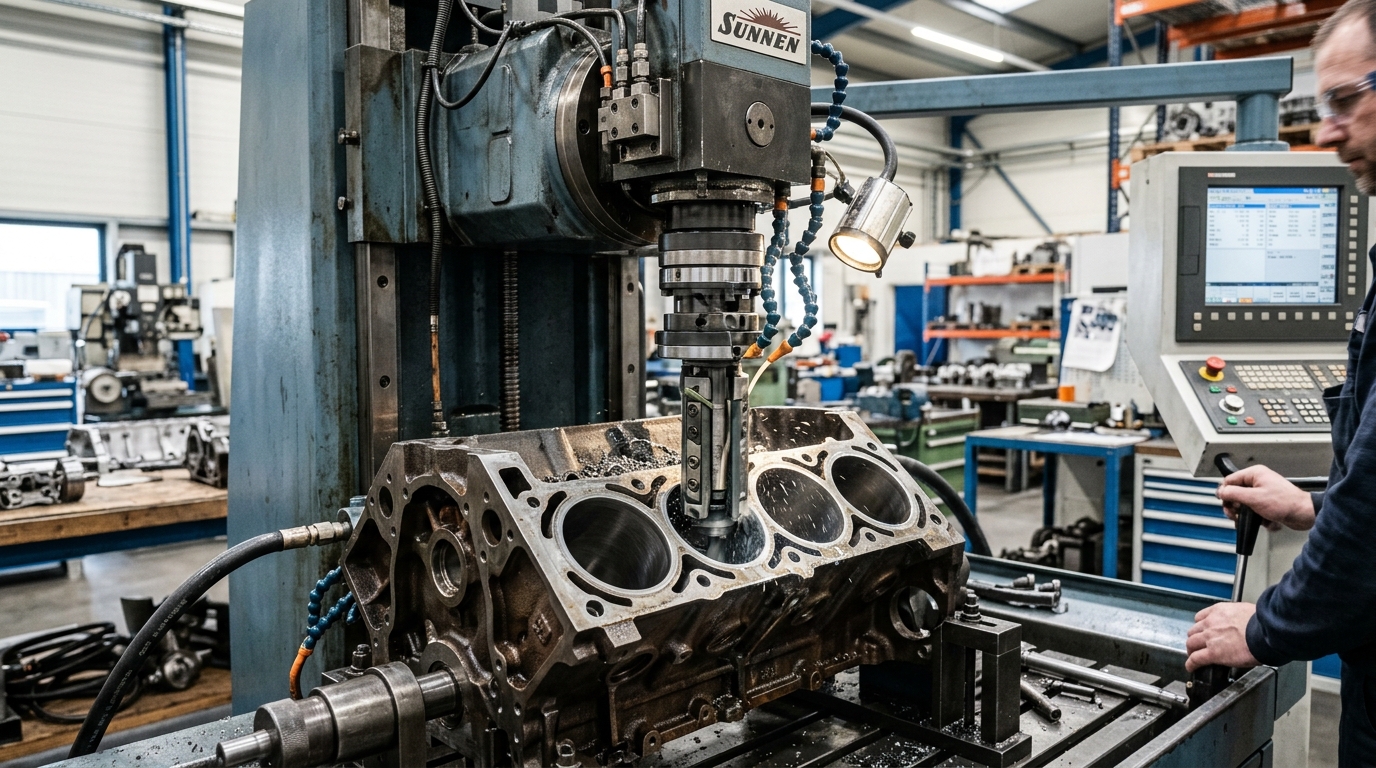

Хонингование цилиндров в цехе ТольяттиМеталл
Формирование прецизионной сетки хона
СТАНКИ 6Н13 И 6М82 Фрезерные комплексы ISO 50 Фреза ø320 мм • Длина 1600 мм

Вертикально-фрезерный 6Н13 и горизонтально-фрезерный 6М82

Тяжелые консольно-фрезерные станки для обработки плоскостей разъема ГБЦ и блоков цилиндров за один непрерывный проход торцевой фрезой ø320 мм со сменными твердосплавными и эльборовыми пластинами. Отсутствие стыков и ступенек исключает прогар прокладки ГБЦ.

🎯 Для чего применяются в нашем цехе:

  • ✔ Фрезеровка плоскости ГБЦ (алюминий и чугун): Идеальное выравнивание деформированных после перегрева головок блоков. Неплоскостность менее 0.015 мм на метр длины.
  • ✔ Фрезеровка привалочной плоскости блоков: Выравнивание верхней плоскости блока под прокладку ГБЦ.
  • ✔ Фрезерование шпоночных пазов и шлицев (6М82): Нарезка пазов на валах, доработка технологической оснастки и переходных плит.
Размер стола 6Н13: 1600 × 400 мм
Размер стола 6М82: 1250 × 320 мм
Конус шпинделя: ISO 50 (SK50)
Неплоскостность: < 0.015 мм

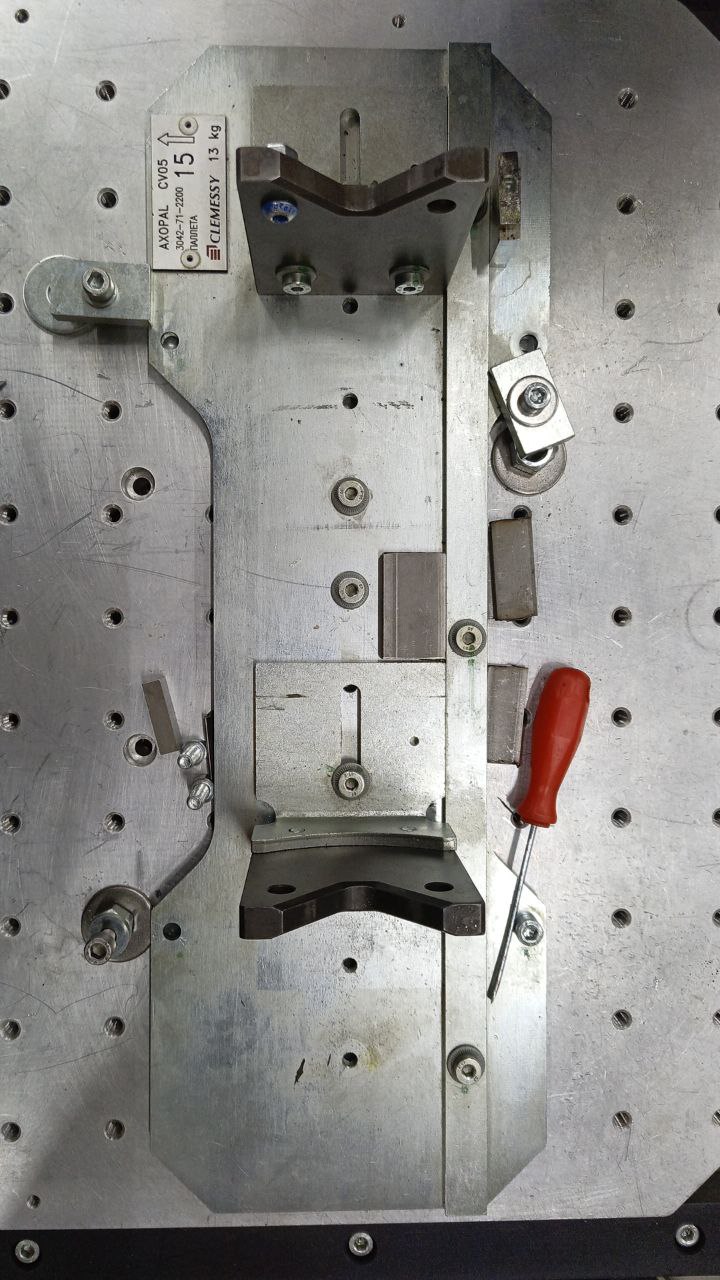

Технологическая паллета и оснастка CLEMESSY
Технологическая паллета и фиксация узлов
Фрезерование ГБЦ на станке 6Н13
Фрезерование привалочной плоскости ГБЦ
ПОСТ ОТК И МЕТРОЛОГИИ Профилометр Mitutoyo Surftest Центровой стенд • Индикаторы ИЧ

Метрологический пост ОТК и контроль качества

Контроль геометрии и шероховатости на всех этапах: входная дефектовка детали при приеме, межоперационный контроль на станке и выходной контроль с выдачей карты промеров. Ни одна деталь не покидает цех без 100% проверки геометрии.

🎯 Приборная база поста ОТК:

  • ✔ Японский профилометр Mitutoyo Surftest: Контактное измерение шероховатости шеек коленвала и привалочных плоскостей с точностью до сотых долей микрона ($Ra, Rz, Rmax$).
  • ✔ Поверочно-центровой стенд с призмами: Проверка коленвалов и распредвалов на радиальное и торцевое биение индикаторами часового типа ИЧ-10 (дискретность 0.005 мм).
  • ✔ Цифровые и стрелочные микрометры (0.001 мм): Поверенные микрометры МК и нутромеры НИ (50–100, 100–160 мм) для замера диаметра и эллипса цилиндров в 3 поясах и 2 плоскостях.
Профилометр: Mitutoyo (Япония)
Дискретность: 0.001 мм (1 микрон)
Стенд: Центровой с призмами
Документ: Карта промера ОТК

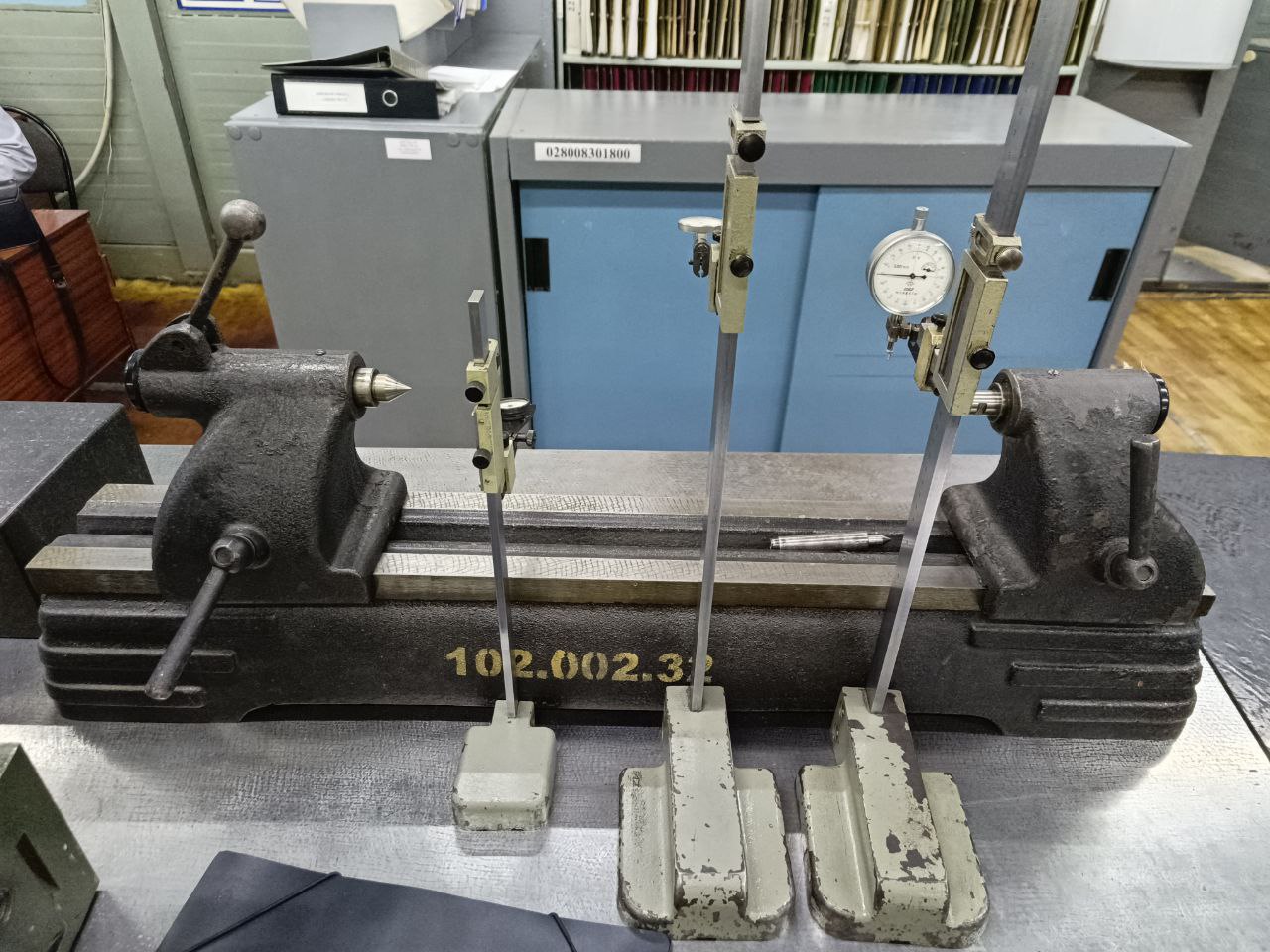

Поверочный центровой стенд с индикатором часового типа
Центровой стенд ОТК
Цифровой микрометр с дискретностью 0.001 мм
Цифровой микрометр 1 мкм

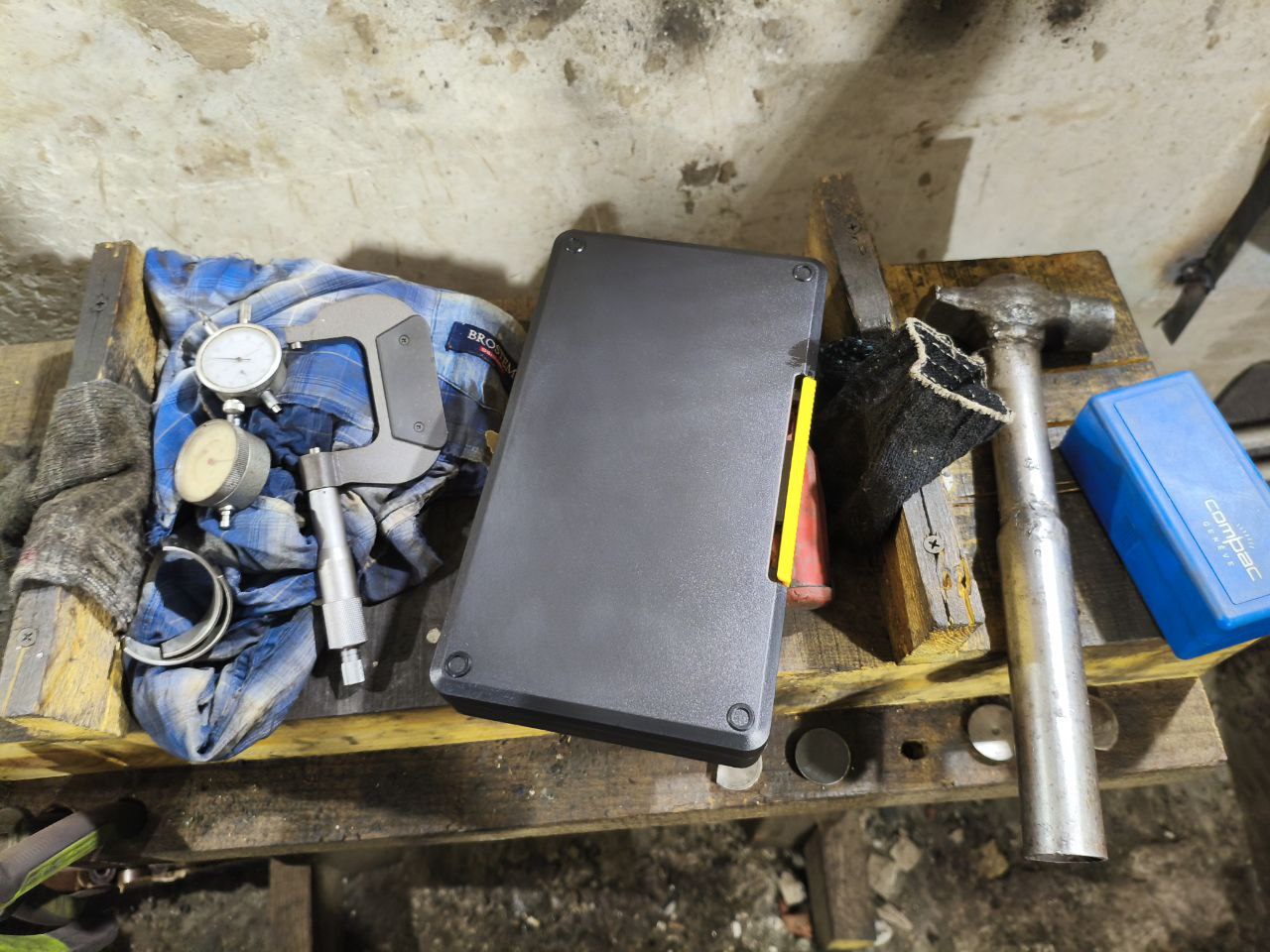

Стрелочные индикаторы и микрометрический инструмент
Швейцарский инструмент
⚡ Нет времени ждать ремонт 2–3 дня?

Моментальный обмен агрегатов ДВС (Trade-In) за 15 минут

Привозите изношенный коленвал, блок или ГБЦ (без трещин) — и сразу забирайте готовый восстановленный агрегат из нашего обменного фонда с протоколом промеров и гарантией 6 месяцев. На складе в наличии: коленвалы 1-й ремонт 2103, 21213, 2108–21126, расточенные блоки и ГБЦ.

Смотреть каталог обменного фонда → Узнать наличие: +7 (929) 717-78-99

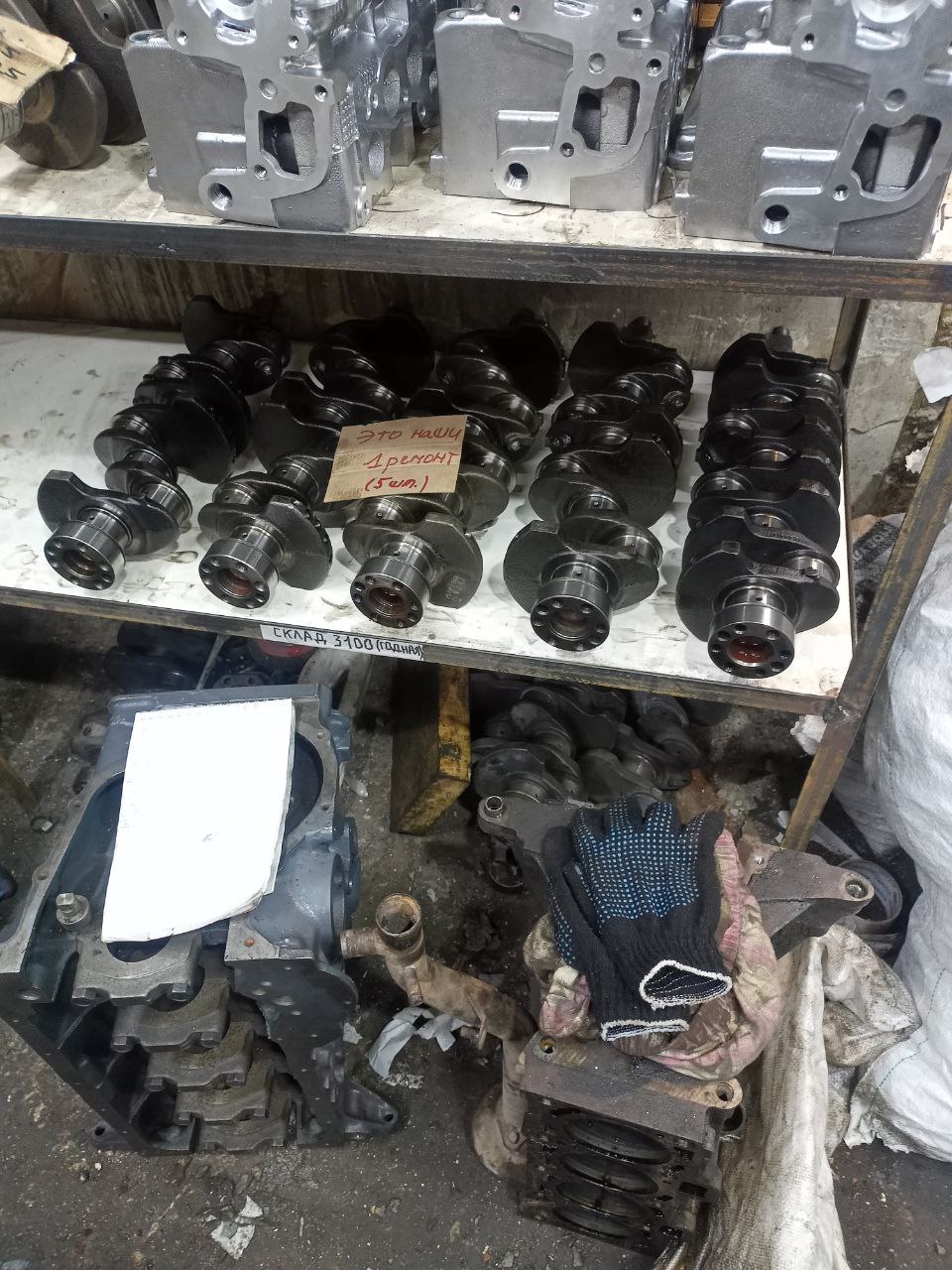

Обменный фонд коленвалов и блоков на складе цеха
Склад готовых агрегатов • ул. Ботаническая 42
💰 Честные заводские цены

Базовый прейскурант на станочную обработку

Цены нашего цеха без наценок посредников. Оплата наличными, картой, СБП и безналичный расчет для юридических лиц с НДС/без НДС.

Шлифовка коленчатого вала в ремонтный размер (ВАЗ)
Коренные и шатунные шейки, станок 3В433, суперфинишная микрополировка
от 2 500 ₽ Иномарка: +50%
Шлифовка регулировочных стаканов (толкателей клапанов ГРМ)
Станок 3А110, допуск 0.001 мм, подгонка тепловых зазоров (ВАЗ 1.8, Renault K4M, Nissan, Kia)
от 350 ₽ / шт Комплект 16 шт: от 5 000 ₽
Фрезеровка привалочной плоскости ГБЦ
Станок 6Н13, фреза ø320 мм со сменными пластинами, проход за один рабочий ход
от 700 ₽ Иномарка / V-образная: от 1 200 ₽
Расточка и платохонингование блока цилиндров (ВАЗ)
Станки 2А78 + 3К833, алмазное платохонингование, сетка хона 45°–60°
от 2 500 ₽ 4 цилиндра (комплекс)
Гильзовка блока цилиндров (расточка + запрессовка + расточка в номинал)
Гидравлический пресс до 60 тонн, точные оправки, сохранение заводских натягов
4 500 ₽ + стоимость гильз
Мойка блока цилиндров / ГБЦ в моечной машине
Горячая щелочная мойка деталей под давлением от нагара и масляных отложений
600 – 700 ₽ Чистота перед сборкой

Рассчитать стоимость станочной обработки детали

Укажите марку мотора и требуемые операции (расточка, шлифовка, фрезеровка, регулировка стаканов). Старший мастер Алсу сделает точный расчет стоимости и сроков.

Нажимая кнопку, вы соглашаетесь на обработку персональных данных. Прямой телефон: +7 (929) 717-78-99

❓ Вопросы о станочной обработке

Часто задаваемые технические вопросы

Как именно станок 3А110 шлифует толкатели клапанов под тепловой зазор? ▼
На современных 16-клапанных моторах без гидрокомпенсаторов (ВАЗ 21179 1.8л, Renault K4M/K7M, Nissan HR16DE, Kia/Hyundai G4FA/FC) тепловой зазор выставляется толщиной донышка регулировочного стакана. На станочном комплексе 3А110 толкатель устанавливается в специальную прецизионную оправку и шлифуется с внутренней стороны торцевым микрокругом с допуском до 0.001 мм. Это исключает необходимость покупать дорогие оригинальные стаканы и ждать их доставки неделями.
Зачем замерять шероховатость профилометром Mitutoyo? ▼
Глазом невозможно определить высоту микронеровностей после шлифовки. Японский электронный профилометр Mitutoyo Surftest измеряет параметры Ra и Rz алмазной иглой с точностью до тысячных долей микрона. Зеркальная шейка с Ra ≤ 0.16 мкм гарантирует, что вкладыш не сотрется и не получит задиров при первых оборотах сухого старта.
Почему фрезеровка ГБЦ на 6Н13 лучше, чем на шлифовальном станке? ▼
Вертикально-фрезерный станок 6Н13 с конусом ISO 50 и жестким шпинделем оснащен широкозахватной торцевой фрезой диаметром 320 мм со сменными эльборовыми пластинами. Вся длина привалочной плоскости ГБЦ перекрывается за один проход без остановки и ступенек. Алюминий не «замазывается» абразивом, стружка удаляется мгновенно, а поверхность получается идеальной под металлическую прокладку.
Можно ли привезти деталь в выходной день? ▼
Да! Наш цех на ул. Ботаническая, 42 работает ежедневно с 08:00 до 20:00 без выходных. Предварительно позвоните старшему мастеру Алсу по телефону +7 (929) 717-78-99 или напишите в МАХ.
